Macchine Preassemblate - Domino - Domino 2

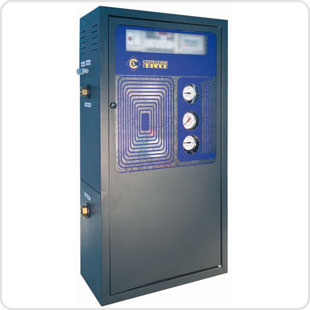

Il gruppo idronico “DOMINO 2” realizzato dalla Costruzioni Solari, riunisce tutti
i dispositivi idraulici ed elettronici per la distribuzione, la gestione e la contabilizzazione di un impianto solare.
La macchina completa è stata ideata e realizzata per fornire al cliente e all’installatore un sistema
completo e di semplice applicabilità sull’impianto solare.
“DOMINO 2” contiene al suo interno un gruppo di caricamento automatico, che permette di recuperare il
liquido termovettore perso dalla valvola di sicurezza del circuito solare nella fase di massima espansione.
Su garantisce, in tal modo, la piena funzionalità del sistema e il mantenimento di una pressione di esercizio
costante nel circuito. L’assemblaggio di tutte le parti, elettrica e idraulica, è realizzato in stabilimento.
Ogni parte è testata e collaudata per garantire la piena funzionalità del sistema.
|
- Mobiletto metallico a sportello;
- Gruppo di riempimento automatico costituito da: n.1 autoclave modello PMF50 monofase, P2 nom. kW 0.37, dati idraulici: H=30m con P= 10 l/1’;
- N. 1 serbatoio in PVC di capacità da 50 a 200 lt;
- N. 1 alimentatore automatico con manometro con corpo in ottone e coprimolla in nylon-vetro;
- N. 1 dispositivo automatico di sicurezza e controllo, sostituisce il vaso a membrana, il pressos tato e il manometro, assicura la protezione della pompa contro la marcia a secco, pressione di ripartenza regolabile, portata max 10mc/h, press.max 10bar, IP54, alim. 220V mono;
- N. 1 circolatore di portata e prevalenza adatte alle dimensioni dell’impianto;
- N. 2 termometri (0-120° C);
- N. 1 valvola di ritegno;
- N. 1 manometro (0-10 bar);
- N. 1 misuratore di portata;
- N. 1 valvola di sicurezza 6 bar;
- N. 1 centralina elettronica digitale;
- N. 1 interruttore generale;
- Dimensioni 945x500x235 mm
|
Su richiesta sono disponibili:
Sistema di contabilizzazione dell’energia fornitadal sistema solare costituito da n. 1 contatore volumetrico a turbina a getto unico con lancia-impulsi resistente alle alte temperature (in sostituzione al misuratore di portata) e da n. 1 integratore di energia completo di n. 2 sonde termiche (in sostituzione ai termometri a quadrante).
